LX HL Type Flexible Pin Coupling

Home > Flexible Coupling > LX HL Type Flexible Pin Coupling

Item No.: None

LX HL Type Flexible Pin Coupling Bore Material:steel. Model:HL1 HL2 HL3 HL4 HL5 HL6 HL7 HL8 HL9 HL10 HL11 HL12 HL13 HL14.

Description

Mark discriptions
For Z and J type hole with counterbore,it is lenght of fit not include counterbore. L value as the drawing below.

Model: XL1,XL2,XL3,XL4,XL5,XL6,XL7,XL8,XL9,XL10,XL11,XL12,XL13,XL14.

Base figure and main size of LX HL Type Flexible Pin Coupling

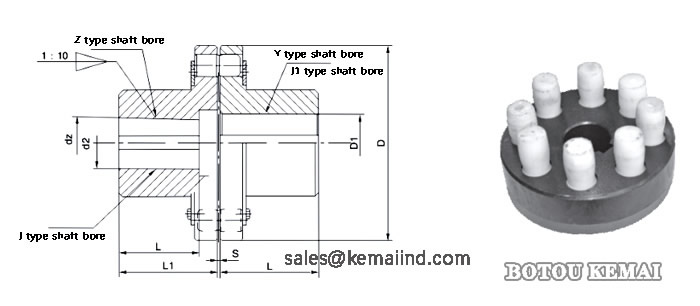

LX HL Type Flexible Pin Coupling Size Drawing

Model	Rated Torque N.m	Maximum Speed rpm		Bore Diameter d1、d2、dz mm		Bore Length mm			D	S	Max. displacements			Mass moment of inertia kg.m^2	Weight kg
						Type Y	Type J、J1、Z				Axial	Radial	Angular (°)
		Steel	Iron	Steel	Iron	L	L1	L	mm
HL1 XL1	160	7100		12、14	12、14	32	27	32	90	2.5	±0.5	0.15	1°30′	0.0064	2
				16、18、19	16、18、19	42	30	42
				20、22、24	20、22	52	38	52
HL2 XL2	315	5600		20、22、24	20、22、24	52	38	52	120	2.5	–	0.15	1°30′	0.253	5
				25、28	25、28	62	44	62
				30、32、35	30、32	82	60	82
HL3 XL3	630	5000		30、32、35、38	30、32、35、38	82	60	82	160	2.5	–	0.15	1°30′	0.6	8
				40、42、45、48	40、42	112	84	112
HL4 XL4	1250	4000	2800	40、42、45、48、50、55、56	40、42、45、48、50、55、56	112	84	112	195	3	1.5	0.15	1°30′	3.4	22
				60、63	–	142	107	142	220	3	1.5	0.15	1°30′	5.4	30
HL5 XL5	2000	3550	2500	50、55、56	50、55、56	112	84	112
				60、63、65、70、71、75	60、63、65、70	142	107	142
HL6 XL6	3150	2800	2100	60、63、65、70、71、75	60、63、65、70、71、75	142	107	142	280	4	2	0.20	1°30′	15.6	53
				80、85	80	172	132	172
HL7 XL7	6300	2240	1700	70、71、75	70、71、75	142	107	142	320	4	2	0.20	1°30′	41.1	98
				80、85、90、95	80、85、90、95	172	132	172
				100、110	110	212	167	212	360	5		0.4	1°30′	0.13	25.0
HL8 XL8	10000	2120	1600	80、85、90、95	80、85、90、95	172	132	172
				100、110、120、125	100、110	212	167	–	410	5	2	0.20	1°30′	133.3	197
HL9 XL9	16000	1800	1250	100、110、120、125	100、110、120、125	212	167	212
				130、140	130	252	202	252
HL10 XL10	25000	1560	1120	110、120、125	110、120、125	212	167	212	480	6	2.5	0.25	1°30′	273.2	322
				130、140、150	130、140、150	252	202	252
				160、170、180	160	303	242	302
HL11 XL11	31500	1320	1000	130、140、150	130、140、150	252	202	252	540	6	2.5	0.25	1°30′	555.7	520
				160、170、180	160、170、180	303	242	302
				190、200、220	190	352	282	352
HL12 XL12	63000	1250	950	160、170、180	160、170、180	303	242	302	630	7	2.5	0.25	1°30′	902	714
				190、200、220	190、200、220	352	282	352
				240、250、260	–	410	330	–
HL13 XL13	100000	1120	850	190、200、220	190、200、220	352	282	352	710	8	3	0.25	1°30′	1700	1057
				240、250、260	240、250、260	410	330	–
				280、300	–	470	380	–
HL14 XL14	160000	850	630	240、250、260	240、250、260	410	330	–	800	8	3	0.25	1°30′	4318	1956
				280、300、320	280	470	380	–
				340	–	550	450	–
Coupling description LX HL pin flexible coupling is a torsionally flexible, shear shaft coupling for general machinery. It is assembled by axially pluging the hubs into each other and has excellent dampening characteristics. Its unique features are the flexible elastomeric elements that are located in both coupling halves.
