Disk Coupling Single & Double Features And Data

Disk Coupling

Item No.: None

Disk coupling have single disk (I type) and double disk (II type) two kinds. The material is steel and stainless steel. We manufacture disk flexible coupling and disc pack spare part in CHINA.

Description

Single disk coupling Features and data:

Features:

1: Eccentricity allows a large range, can be flexibly applied to a variety of transmission systems.
2. Rapid disassembly and assembly, with high assembly importance.
3: The fault can be checked by the eye when the machine is stopped.
4. Good environmental adaptability.
5: High transmission accuracy, high reliability, long life.

I type single disk flexible coupling Dimensions and data sheet:

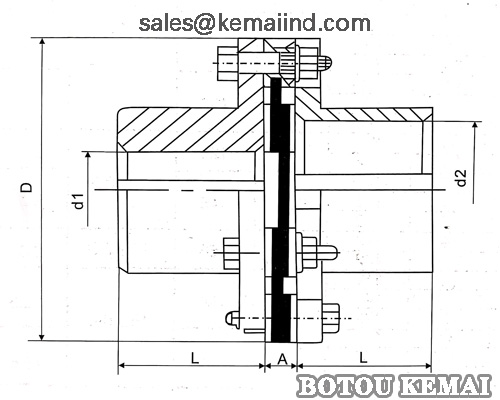

Single Disk Coupling Dimensions

Model	nominal torque N．m	Instantaneous maximum torque N．m	maximum speed r/min	bore diameter d1、d2 (mm)	bore length (mm)			D (mm)	A (mm)	Weight (KG)	rotational inertia (kg．m²⁾
					J₁	Y	L(recommend)
					L	L
DC-I-1	40	63	10700	14	27	32	35	80	8±0.2	0.9	0.0005
				16、18、19	30	42
				20、22、24	38	52
				25、28	44	62
DC-I-2	63	100	9300	20、22、24	38	52	40	92		1.4	0.0011
				25、28	44	62
				30、32、35、38	60	82
DC-I-3	100	200	8400	25、28	44	62	45	102		2.1	0.002
				30、32、35、38	60	82
				40、42、45	84	112
DC-I-4	250	400	6700	30、32、35、38	60	82	55	128	11±0.3	4.2	0.006
				40、42、45、48、50、55	84	112
DC-I-5	500	800	5900	35、38	60	82	65	145		6.4	0.012
				40、42、45、48、50、55、56	84	112
				60、63、65	107	142
DC-I-6	800	1250	5100	40、42、45、48、50、55、56	84	112	75	168	14±0.3	9.6	0.024
				60、63、65、70、71、75	107	142
DC-I-7	1000	2000	4750	45、48、50、55、56	84	112	80	180	15±0.4	12.5	0.0365
				60、63、65、70、71、75	107	142
				80	132	172
DC-I-8	1600	3150	4300	50、55、56	84	112		200		15.5	0.057
				60、63、65、70、71、75	107	142
				80、85	132	172
DC-I-9	2500	4000	4200	55、56	84	112		205	20±0.4	16.5	0.065
				60、63、65、70、71、75	107	142
				80、85	132	172
DC-I-10	3150	5000	4000	55、56	84	112	90	215		19.5	0.083
				60、63、65、70、71、75	107	142
				80、85、90	132	172
DC-I-11	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	23±0.5	25	0.131
				80、85、90、95	132	172
DC-I-12	5000	8000	3400	60、63、65、70、71、75	107	142		250		30	0.174
				80、85、90、95	132	172
				100	167	212
DC-I-13	6300	10000	3200	63、65、70、71、75	107	142	110	210		36	0.239
				80、85、90、95	132	172
				100、110	167	212
DC-I-14	8000	12500	2850	65、70、71、75	107	142	115	300	27±0.6	45	0.38
				80、85、90、95	132	172
				100、110	167	212
DC-I-15	10000	16000	2700	70、71、75	107	142	125	320		55	0.5
				80、85、90、95	132	172
				100、110、120、125	167	212

Double disk coupling features and data:

Features:

1. Large carrying capacity and wide application range.
Long service life, transfer nominal torque range: 25-1000000n. M.
2: operating temperature -20 ~ 250℃.
No lubrication is required and can be used in corrosive media.
3: compared with the gear coupling: simple structure, easy processing, small vibration, no noise, suitable for high speed.
4. Easy to disassemble and inspect.
The driveline does not require axial displacement during disassembly.
5: widely used in metallurgy, steel rolling, mining, chemical industry, shipbuilding, pumps, fans and other industries.

II type double disk flexible coupling Dimensions and data sheet:

Model	Nominal torque N．m	Instantaneous maximum torque N．m	Maximum speed r/min	Shaft hole diameter d1、d2 (mm)	shaft hole length (mm)			D mm	L1 mm	A mm	Weight (KG)		Rotational inertia (kg·m2)
					J1	Y	L (suggest)				S	Each additional 1m
					L	L
DC-II-1	63	100	9300	20、22、24	38	52	40	92	70	8±0.2	2	4.1	0.002
				25、28	44	62
				30、32、35、38	60	82
DC-II-2	100	200	8400	25、28	44	62	45	102	80		2.9		0.003
				30、32、35、38	60	82
				40、42、45	84	112
DC-II-3	250	400	6700	30、32、35、38	60	82	55	128	96	11±0.3	5.7	8	0.009
				40、42、45、48、50、55	84	112
DC-II-4	500	800	5900	35、38	60	82	65	145	116		8.5		0.017
				40、42、45、48、50、55、56	84	112
				60、63、65	107	142
DC-II-5	800	1250	5100	40、42、45、48、50、55、56	84	112	75	168	136	14±0.3	12.5	12	0.034
				60、63、65、70、71、75	107	142
DC-II-6	1250	2000	4750	45、48、50、55、56	84	112	80	180	140	15±0.4	16.5		0.053
				60、63、65、70、71、75	107	142
				80	132	172
DC-II-7	2000	3150	4300	50、55、56	84	112		200			21	19	0.082
				60、63、65、70、71、75	107	142
				80、85	132	172
DC-II-8	2500	4000	4200	55、56	84	112		205		20±0.4	23		0.092
				60、63、65、70、71、75	107	142
				80、85	132	172
DC-II-9	3150	5000	4000	55、56	84	112	90	215	160		27	21	0.117
				60、63、65、70、71、75	107	142
				80、85、90	132	172
DC-II-10	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	170	23±0.5	36		0.191
				80、85、90、95	132	172
DC-II-11	5000	8000	3400	60、63、65、70、71、75	107	142		250			42	26	0.252
				80、85、90、95	132	172
				100	167	212
DC-II-12	6300	10000	3200	60、63、65、70、71、75	107	142	110	270	190		50		0.349
				80、85、90、95	132	172
				100、110	167	212
DC-II-13	8000	12500	2850	65、70、71、75	107	142	115	300	200	27±0.6	66	47	0.56
				80、85、90、95	132	172
				100、110	167	212
DC-II-14	10000	16000	2700	70、71、75	107	142	125	320	220		78		0.75
				80、85、90、95	132	172
				100、110、120、125	167	212
DC-II-15	12500	20000	2450	75	107	142	140	350	240	32±0.7	110	51	1.26
				80、85、90、95	132	172
				100、110、120、125	167	212
				130、140	202	252
DC-II-16	16000	25000	2300	90、95	132	172	145	370	250		125	72	1.63
				100、110、120、125	167	212
				130、140、150	202	252
DC-II-17	20000	31500	2150	160	132	172	165	400	290		160		2.45
				100、110、120、125	167	212
				130、140、150	202	252
				160	242	302
DC-II-18	25000	40000	1950	100、110、120、125	167	212	175	440	300	38±0.9	220		3.99
				130、140、150	202	252
				160、170	242	302
DC-II-19	31500	50000	1850	100、110、120、125	167	212	185	460	320		245	89	4.98
				130、140、150	202	252
				160、170、180	242	302
DC-II-20	35500	56000	1800	120、125	167	212	200	480	350		275		6.28
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
DC-II-21	40000	63000	1700	120、125	167	212	210	500	370	38±0.5	320	89	7.68
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
DC-II-22	50000	80000	1600	140、150	202	252	220	540	380	44±1	400	110	11.6
				160、170、180	242	302
				190、200、220	282	352
DC-II-23	63000	100000	1450	140、150	202	252	240	600	410	50±0.1	560	145	19.8
				160、170、180	242	302
				190、200、220	282	352
				240	330	410
DC-II-24	80000	125000	1400	160、170、180	242	302	255	620	440		620		23.6
				190、200、220	282	352
				240、250	330	410
DC-II-25	90000	140000	1300	180	242	302	275	660	480		740		31.9
				190、200、220	282	352
				240、250、260	330	410
				280	380	470
DC-II-26	112000	180000	1200	180	242	302	295	720	510	60±1.4	970	190	50.4
				190、200、220	282	352
				240、250、260	330	410
				280、300	380	470
DC-II-27	140000	200000	1150	220	282	352	300	740	520		1050		57
				240、250、260	330	410
				280、300	380	470
DC-II-28	160000	224000	1100	240、250、260	330	410	320	770	560		1200	215	69.4
				280、300	380	470
DC-II-29	180000	280000	1050	250、260	330	410	350	820	600		1400		95.5
				280、300、320	380	470
				340	450	550
DC-II-30	280000	450000	1000	280、300、320	380	470	350	875	620	50±1.6	1400	235	96.5
				340、360	450	550							109.5
DC-II-31	400000	630000	930	300、320	380	470	350	935	630	60±1	1800	290	142
				340、360、380	450	550							152
				400	540	650							162
DC-II-32	450000	710000	880	320	380	470	380	1030	690		2250	330	194
				340、360、380	450	550							224
				400、420	540	650							240
DC-II-33	560000	900000	820	360、380	450	550	400	1080	726	66±2.2	2750	390	271
				400、420、440、450、460	540	650							325
DC-II-34	1000000	1600000	740	400、420、440、450、460			460	1160	836	70±2.3	3500	450	387
				460、480、500									465
DC-II-35	1400000	2240000	680	400、420、440、450、460			520	1290	946	82±2.6	5000	570	750
				530、560	680	800							810
DC-II-36	2000000	3150000	620	480、500	540	650	570	1410	1040	92±2.8	6600	710	1050
				530、560、600	680	800							1290
DC-II-37	2800000	4000000	570	450、460、480、500	540	640	610	1530	1100	105±3	8400	880	1630
				530、560、600、630	680	800							1950
DC-II-38	4000000	6000000	520	560、600、630			670	1670	1210	115±3.7	11000	1050	2670
				670、710	780	–							3030
DC-II-39	5000000	8000000	480	600、630	680	800	730	1830	1320	125±3.7	14500	1350	4060
				670、710、750	780								4800
DC-II-40	6300000	10000000	430	670、710、750	780	–	800	2000	1450	130±4	19000	1600	6600
				800、850	880								7500
DC-II-41	8000000	12500000	400	750	780			2200	1600	140±4.4	25000	1850	10400
				800、850	880								11900
DC-II-42	10000000	16000000	350	800、850			960	2400	1760		32000	2100	15200
				900、950	980								17400
